知识点:机床的型号编制
GB/T15375-94《金属切削机床型号编制方法》是现行机床型号编制标准。

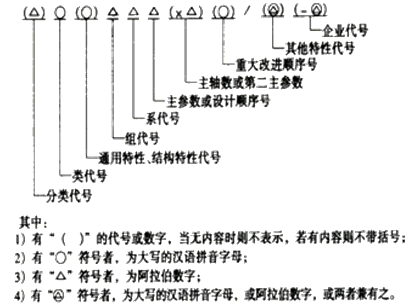

机床型号由汉语拼音字母和数字按一定的规律组合而成。通用机床的型号由基本和辅助部分组成,中间用“/”隔开。基本部分统一管理,辅助部分纳入型号与否由生产厂家自定。
在整个型号规定中,最重要的是类代号、组代号、主参数,以及通用特性代号、结构特性代号。
(一)机床的类代号:
表3-1:机床分类及代号
类别
|
车床
|
钻床
|
镗床
|
磨床
|
齿轮加工机床
|
螺纹加工机床
|
铣床
|
刨插床
|
拉床
|
锯床
|
其他机床
|
||
代号
|
C
|
Z
|
T
|
M
|
2M
|
3M
|
Y
|
S
|
X
|
B
|
L
|
G
|
Q
|
读音
|
车
|
钻
|
镗
|
磨
|
二磨
|
三磨
|
牙
|
丝
|
铣
|
刨
|
拉
|
割
|
其他
|
(二)机床通用特性、结构特性代号
1.通用特性代号。
当某类型机床(除普通型外)还有某种通用特性时,则在类代号之后加通用特性代号予以区分。
表3-2:机床通用特性代号
通用特性
|
高精度
|
精密
|
自动
|
半自动
|
数控
|
加工中心(自动换刀)
|
仿形
|
轻型
|
加重型
|
简式或经济型
|
柔性加工单元
|
数显
|
高速
|
代号
|
G
|
M
|
Z
|
B
|
K
|
H
|
F
|
Q
|
C
|
J
|
R
|
X
|
S
|
读音
|
高
|
密
|
自
|
半
|
控
|
换
|
仿
|
轻
|
重
|
简
|
柔
|
显
|
速
|
2.结构特性代号。
结构特性代号用汉语拼音字母表示,如A、D、E、L、N、P、R、S、T、U、V、W、X、Y等字母。当不够用时可将两个字母组合起来使用。如AD、AE等。
【注意】当型号中有通用特性代号时,结构特性代号排在通用代号之后;当型号无通用特性代号时,结构特性代号排在类代号之后。
(三)机床的组、系代号
在同类机床中,主要布局和使用范围基本相同的机床即为一组;在同一组机床中,其主参数相同,主要结构及布局型式相同的机床即为同一系。每类机床分为10个组,每个组又分为10个系(系列)。
机床的组用一位阿拉伯数字表示,位于类代号或通用特性代号之后;机床系也用一位阿拉伯数字表示,位于组代号之后。
(四)机床主参数的代号
反映机床规格大小的主要数据称为第一主参数,简称主参数。不同的机床,主参数内容各不相同。机床的主参数用阿拉伯数字表示。在组系代号后面的数字,一般表示机床的主参数或主参数的1/10或1/100。
表3-4 常见机床主参数及折算系数
机床名称
|
主参数名称
|
主参数折算系数
|
普通车床
自动车床、六角车床 立式车床 |
床身上最大工件回转直径
最大棒料直径或最大车削直径 最大车削直径 |
1/10
1/1 1/100 |
立式钻床、摇臂钻床
卧式镗床 |
最大钻孔直径
主轴直径 |
1/1
1/10 |
牛头刨床、插床
龙门刨床 |
最大刨削或插削长度
工作台宽度 |
1/10
1/100 |
卧式及立式升降台铣床
龙门铣床 |
工作台工作面宽度
工作台工作面宽度 |
1/10
1/100 |
外圆磨床、内圆磨床
平面磨床 砂轮机 |
最大磨削外径或孔径
工作台工作面的宽度或直径 最大砂轮直径 |
1/10
1/10 1/10 |
齿轮加工机床
|
(大多数是)最大工件直径
|
1/10
|
(五)主轴数及第二主参数
机床主轴数应以实际数据列入型号,位于主参数之后,用乘号“×”分开。第二主参数是指最大跨距、最大工件长度、最大模数等。在型号中表示第二主参数,一般折算成两位数为宜。
【注意】长度(跨距、行程)按1/100折算;宽度、直径、深度按1/10折算;厚度按实际值。
(六)机床的重大改进顺序号
当机床结构、性能有重大改进和提高,并需按新产品重新设计、试制和鉴定时,才在机床型号之后按A、B、C……(I和O不得选用)等汉语拼音字母的顺序选用加入型号的尾部,以区别原机床型号。重大改进设计不同于完全的新设计,它是在原有的机床基础上进行改进设计,因此,重大改进后的产品应代替原来的产品。
(七)其他特性代号
其他特性代号,置于辅助部分之首。其他特性代号主要用以反映各类机床的特性。
(八)企业代号及其表示方法
【总结】1.型号中第一个字母肯定是类代号,表明机床的类型(如车床、钻床等)。
2.第二个到数字之前的字母代表通用特性或结构代号,通用特性可能有两个,也可以没有。通用代号一般根据字母能得出来,如果出现了A、D、E、L……,那么这一定是结构特征代号,如果是第二个字母,那么没有通用特征代号。
3.后面紧跟的一般是四位数,前两位是组系代号,一定有,后两位是主参数,根据不同的机床,主参数的换算也不一致。
4.四位数字后,如果跟的是乘号,那么乘号后一定是主轴数或者第二主参数。
5.数字后面紧跟的是重大改进顺序号,注意A、B、C代表的含义。
6.斜杠后面是其他特性代号和企业代号。注意举例中WF含义。
常用的机床型号含义
机床型号
|
表示含义
|
CA6140A
|
C—车床(类代号)
A—结构特性代号 6—组代号(落地及卧式车床) 1—系代号(普通落地及卧式车床) 40—主参数(最大加工件回转直径400mm) A—第一次重大改进(重大改进顺序号) |
XKA5032A
|
X—铣床(类代号)
K—数控(通用特性代号) A—(结构特性代号) 50—立式升降台铣床(组系代号) 32—工作台面宽度320mm(主参数) A—第一次重大改进(重大改进顺序号) |
MBE1432
|
M—磨床(类代号)
B—半自动(通用特性代号) E—(结构特性代号) 14—万能外圆磨床(组系代号) 32—最大磨削直径320mm(主参数) |
MGB1432
|
M—磨床(类代号)
G—高精度(通用特性代号) B—半自动(通用特性代号) 14—万能外圆磨床(组系代号) 32—最大磨削直径320mm(主参数) |
C2150×6
|
C—车床(类代号)
21—多轴棒料自动车床(组、系代号) 50—最大棒料直径50mm(主参数) 6—轴数为6(第二主参数) |
MB8240
|
最大回转直径为400mm的半自动曲轴磨床
根据加工需要,经变换的第一种半自动曲轴磨床,其型号为MB8240/1 变换的第二种型式的型号为MB8240/2,依此类推。 |
CX5112A/WF
|
C—车床(类代号)
X—数显(通用特性代号) 51—单柱立式车床(组系代号) 12—最大车削直径为1250mm(主参数) A—第一次重大改进(主参数) WF—企业代号 |
