三、双代号时标网络计划
双代号时标网络计划（简称时标网络计划）必须以水平时间坐标为尺度表示工作时间。时标的时间单位应根据需要在编制网络计划之前确定，可以是小时、天、周、月或季度等。
在时标网络计划中，以实箭线表示工作，实箭线的水平投影长度表示该工作的持续时间；以虚箭线表示虚工作，由于虚工作的持续时间为零，故虚箭线只能垂直画；以波形线表示工作与其紧后工作之间的时间间隔（以终点节点为完成节点的工作除外，当计划工期等于计算工期时，这些工作箭线中波形线的水平投影长度表示其自由时差）。
时标网络计划既具有网络计划的优点，又具有横道计划直观易懂的优点，它将网络计划的时间参数直观地表达出来。
（一）时标网络计划的绘制方法

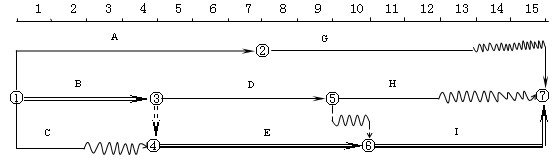

图4.5.7所示的双代号网络计划对应的时标网络计划如图4.5.12所示。
图4.5.12 双代号时标网络计划
在绘制时标网络计划时，特别需要注意的问题是处理好虚箭线。首先应将虚箭线与实箭线等同看待，只是其对应工作的持续时间为零；其次，尽管它本身没有持续时间，但可能存在波形线，因此，要按规定画出波形线。在画波形线时，其垂直部分仍应画为虚线。
建设工程教育网整理
