（二）网络图的绘制规则和方法
1. 双代号网络图的绘制规则和方法
（1）绘图规则。
1）网络图必须按照已定的逻辑关系绘制。
2）网络图中严禁出现循环回路。
3）网络图中的箭线（包括虚箭线，以下同）应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。
4）网络图中严禁出现双向箭头和无箭头的连线。
5）网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。
6）严禁在箭线上引入或引出箭线。但当网络图的起点节点有多条箭线引出（外向箭线）或终点节点有多条箭线引入（内向箭线）时，为使图形简洁，可用母线法绘图。
7）应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。
8）网络图中应只有一个起点节点和一个终点节点。除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。
[例]下列双代号网络图是根据下表给定的工作之间的逻辑关系绘制成的，图中的错误包括（ ）。
A.节点编号有误
B.有循环回路
C.有多个起点节点
D.有多个终点节点
E.不符合给定的逻辑关系
答案：DE
2. 单代号网络图的绘制规则和方法
（1）绘图规则。单代号网络图的绘图规则与双代号网络图的绘图规则基本相同，主要区别在于：
当网络图中有多项开始工作时，应增设一项虚拟的工作（S），作为该网络图的起点节点；当网络图中有多项结束工作时，应增设一项虚拟的工作（F），作为该网络图的终点节点。如图4.5.5所示，其中S和F为虚拟工作。
建设工程教育网整理
, CopyImageFlag=null, Format=null, SiteID=1, CatalogID=788, CatalogInnerCode=000020000002000001, TopCatalog=000020, BranchInnerCode=0001, ContentTypeID=Article, Title=2011造价工程师《理论与法规》专家分析（14）, SubTitle=, ShortTitle=, TitleStyle=null, ShortTitleStyle=null, SourceTitle=, Author=zhoulihua, Editor=null, Summary=, LinkFlag=N, RedirectURL=null, StaticFileName=/new/201107/zh813124301515171102115601.shtml, Status=30, TopFlag=0, TopDate=null, TemplateFlag=N, Template=null, OrderFlag=131071372900000, ReferName=null, ReferURL=null, Keyword=造价工程师资料下载,造价工程师考试,造价工程师,理, RelativeContent=null, RecommendBlock=null, CopyType=0, CopyID=0, HitCount=0, StickTime=0, PublishFlag=Y, Priority=1, IsLock=null, LockUser=null, PublishDate=2011-07-15 15:08:49.0, DownlineDate=null, ArchiveDate=null, LogoFile=null, Tag=null, Source=, SourceURL=null, Weight=0, ClusterSource=null, ClusterTarget=null, ContributeFlag=null, ContributeUID=0, ConfigProps=NextContent= CKECommentFlag=N PrevContent= Staticize= CommentEnable= CommentEndTime= CommentStartTime= ContentWorkflowInstanceID= , Prop1=PM259070, Prop2=0, Prop3=null, Prop4=null, AddUser=zhoulihua, AddTime=2011-07-15 15:08:49.0, ModifyUser=, ModifyTime=null, NextContent=, OldPublishFolder=, PrevContent=, Staticize=Y, CommonContentDimCatalogIDSet=null, ContentWorkflowInstanceID=0, CommentEnable=Y, CommentEndTime=, CommentStartTime=, HasBadword=, Name=2011造价工程师《理论与法规》专家分析（14）, Link=/new/201107/zh813124301515171102115601.shtml, ContentPageSize=1, Content=（二）网络图的绘制规则和方法
1. 双代号网络图的绘制规则和方法
（1）绘图规则。
1）网络图必须按照已定的逻辑关系绘制。
2）网络图中严禁出现循环回路。
3）网络图中的箭线（包括虚箭线，以下同）应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。
4）网络图中严禁出现双向箭头和无箭头的连线。
5）网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。
6）严禁在箭线上引入或引出箭线。但当网络图的起点节点有多条箭线引出（外向箭线）或终点节点有多条箭线引入（内向箭线）时，为使图形简洁，可用母线法绘图。
7）应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。
8）网络图中应只有一个起点节点和一个终点节点。除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。

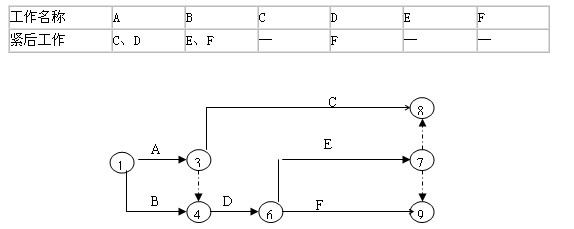

[例]下列双代号网络图是根据下表给定的工作之间的逻辑关系绘制成的，图中的错误包括（ ）。
A.节点编号有误
B.有循环回路
C.有多个起点节点
D.有多个终点节点
E.不符合给定的逻辑关系
答案：DE
2. 单代号网络图的绘制规则和方法
（1）绘图规则。单代号网络图的绘图规则与双代号网络图的绘图规则基本相同，主要区别在于：

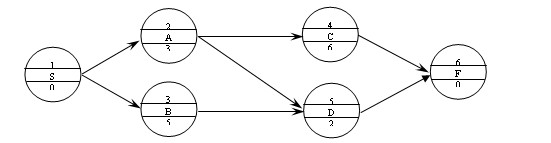

当网络图中有多项开始工作时，应增设一项虚拟的工作（S），作为该网络图的起点节点；当网络图中有多项结束工作时，应增设一项虚拟的工作（F），作为该网络图的终点节点。如图4.5.5所示，其中S和F为虚拟工作。
