2．重力式支护结构
基坑支护结构一般根据地质条件、基坑开挖深度以及对周边环境保护要求采取重力式支护结构、板式支护结构、土钉墙等形式。在支护结构设计中首先要考虑周边环境的保护，其次$建设工程教育网$要满足本工程地下结构施工的要求，再则应尽可能降低造价、便于施工。
重力式支护结构是指主要通过加固基坑周边土形成一定厚度的重力式墙，以达到挡土的目的。水泥土搅拌桩（或称深层搅拌桩）支护结构是近年来发展起来的一种重力式支护结构。它是$建设工程教育网$通过搅拌桩机将水泥与土进行搅拌，形成柱状的水泥加固土（搅拌桩）这种支护墙具有防渗和挡土的双重功能。由水泥土搅拌桩搭接而形成水泥土墙，它既具有挡土作用，又兼有隔水作用。它适用于4～6m深的基坑，最深可达7～8m.

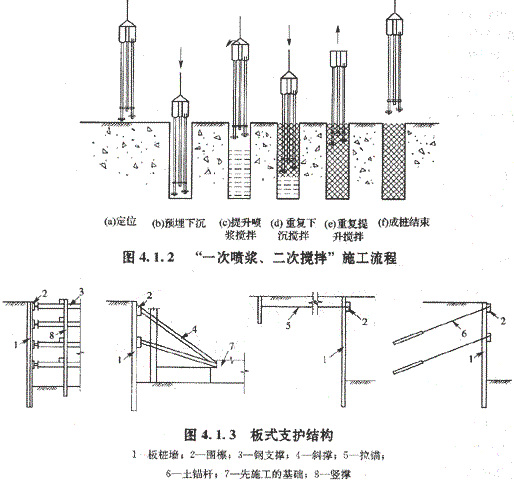

搅拌桩成桩工艺可采用“一次喷浆、二次搅拌”或“二次喷浆、三次搅拌”工艺，主要依据水泥掺人比及土质情况而定。水泥掺量较小，土质较松时，可用前者；反之，可用后者。“一次喷浆、二次搅拌”的施工工艺流程如图4.1.2所示。当采用“二次喷浆、三次搅拌”工艺时可在图示步骤（e）作业$建设工程教育网$时也进行注浆，以后再重复一次（d）与（e）的过程。
3．板式支护结构
板式支护结构由两大系统组成：挡墙系统和支撑（或拉锚）系统（图4.1．.3）悬臂式板桩支护结构则不设支撑（或拉锚）
挡墙系统常用的材料有槽钢、钢板桩、钢筋混凝土板桩、灌注桩及地下连续墙等。钢板桩有平板形和波浪形两种。钢板桩之间通过锁口互相连接，形成一道连续的挡墙。由于锁口$建设工程教育网$的连接，使钢板桩连接牢固，形成整体。同时也具有较好的隔水能力。钢板桩截面积小，易于打入，U形、Z形等波浪式钢板桩截面抗弯能力较好。钢板桩在基础施工完毕后还可拔出重复使用。建设工程&教育网
支撑系统一般采用大型钢管、H型钢或格构式钢支撑，也可采用现浇钢筋混凝土支撑。拉锚系统材料一般用钢筋、钢索、型钢或土锚杆。根据基坑开挖的深度及挡墙系统的截面性能可设置一道或多道支点。基坑较浅，挡墙具有一定刚度时，可采用悬臂式挡墙而不设支撑点。支撑或拉锚与挡墙系统通过围檩、冠梁等连接成整体。
板桩墙的施工根据挡墙系统的形式选取相应的方法。一般钢板桩、混凝土板桩采用打入法，而灌注桩及地下连续墙则采用就地成孔（槽）现浇的方法。
